Как подобрать насосы для пищевых и агроперерабатывающих предприятий
На предприятиях по хранению и переработке сельскохозяйственной продукции насосное оборудование участвует во многих вспомогательных процессах. Оно подает чистую и техническую воду, обеспечивает циркуляцию в системах охлаждения, наполняет резервуары, поддерживает работу водоподготовки и перемещает жидкость между отдельными технологическими участками. От правильного подбора насоса зависят устойчивость производственного процесса, расход электроэнергии и периодичность технического обслуживания.
Оборудование нельзя выбирать только по диаметру патрубка, мощности двигателя или предполагаемой отрасли применения. На молочном заводе, зерноперерабатывающем комплексе, предприятии по выпуску напитков и овощном складе насосы работают с разными средами и в разных режимах. Сначала необходимо определить назначение установки, параметры жидкости, требуемую производительность и сопротивление трубопроводной сети.
Где применяются насосы на агроперерабатывающем предприятии
Одна из основных задач — производственное водоснабжение. Вода может использоваться для санитарной обработки помещений, мойки тары и оборудования, приготовления технических растворов, охлаждения установок и других вспомогательных операций. Для таких систем важно обеспечить расчетную подачу и давление даже в периоды максимального одновременного потребления.

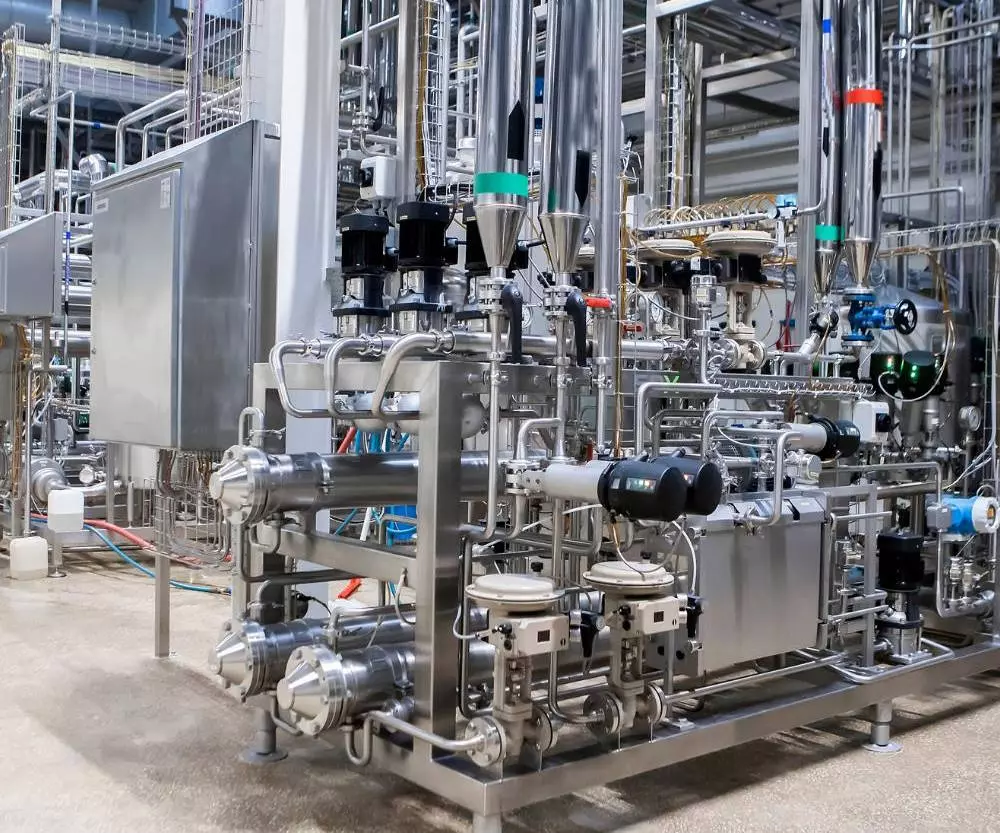

Насосы также применяются в контурах циркуляции и водяного охлаждения. Жидкость проходит через теплообменное оборудование, трубопроводы и регулирующую арматуру, после чего возвращается в систему. Здесь насос должен преодолевать гидравлическое сопротивление контура и поддерживать расход, необходимый для отвода расчетного количества тепла.
К распространенным задачам относятся:
подача чистой или подготовленной воды;
наполнение накопительных и технологических емкостей;
циркуляция воды в системах охлаждения;
работа в составе установок водоподготовки;
подача воды к моечным и санитарным участкам;
перемещение совместимых технических жидкостей.
Для каждой задачи требуется отдельный расчет. Насос, выбранный для наполнения резервуара, может не подойти для замкнутого циркуляционного контура. Оборудование для чистой воды нельзя без проверки использовать для вязких продуктов, жидкостей с твердыми включениями или химически активных моющих составов.
Почему для производства выбирают нержавеющую сталь
Нержавеющая сталь востребована на пищевых и агроперерабатывающих предприятиях благодаря коррозионной стойкости и возможности применения в системах, где предъявляются повышенные требования к материалам проточной части. Она используется для работы с чистой водой, нейтральными и некоторыми слабощелочными жидкостями при условии совместимости конкретной марки стали с составом среды.
Материал необходимо выбирать не только по общему названию. Стали AISI 304 и AISI 316 отличаются устойчивостью к отдельным компонентам жидкости, поэтому решение принимают с учетом кислотности, содержания хлоридов, температуры и концентрации химических веществ. Для воды стандартного состава может быть достаточно одного исполнения, тогда как для более сложной среды потребуется повышенная коррозионная стойкость.
При предварительном подборе можно изучить насосы для пищевых и агроперерабатывающих предприятий, предназначенные для вспомогательных промышленных систем. Однако указание пищевой отрасли в возможной области применения не означает, что любой насос разрешено подключать непосредственно к линии перекачивания молока, сока, масла или готового продукта.
При прямом контакте оборудования с пищевой средой дополнительно проверяют санитарное исполнение, шероховатость поверхностей, конструкцию проточной части, отсутствие застойных зон, возможность безразборной мойки, материалы уплотнений и подтверждающие документы. Обычный промышленный насос из нержавеющей стали и специальный пищевой насос могут иметь разные требования к конструкции и обслуживанию.
Как определить необходимую подачу и напор
Расчетную подачу определяют по объему жидкости, который необходимо перемещать за единицу времени. Для наполнения емкости учитывают ее вместимость и допустимую продолжительность цикла. Для производственного водоснабжения составляют график потребления и определяют максимальный одновременный расход всех работающих участков.
Не всегда правильно складывать номинальное потребление всего оборудования предприятия. Часть операций может выполняться последовательно, поэтому разделение процессов по времени позволяет уменьшить расчетную подачу и мощность насосной установки. Одновременно необходимо предусмотреть резерв на ожидаемое расширение производства, но он должен быть обоснованным.
Напор включает геодезическую разницу высот, требуемое давление в конечной точке и потери в трубопроводной сети. Сопротивление создают прямые участки труб, повороты, клапаны, фильтры, теплообменники и другая арматура. Чем выше расход и меньше внутренний диаметр трубопровода, тем больше гидравлические потери.
Насос выбирают по рабочей точке, в которой одновременно обеспечиваются расчетные расход и напор. Максимальная производительность и максимальный напор, указанные в характеристиках, обычно соответствуют разным режимам. Продолжительная эксплуатация на предельном участке характеристики способна привести к росту энергопотребления, вибрации и ускоренному износу.
Избыточный напор также нежелателен. Его приходится снижать регулирующей арматурой, превращая часть затраченной энергии в потери. Кроме того, чрезмерное давление увеличивает нагрузку на соединения, фильтры, уплотнения и другое оборудование технологической линии.
Как свойства жидкости влияют на выбор оборудования
Перед подбором необходимо получить сведения о температуре, плотности, вязкости, кислотности и содержании механических примесей. Даже небольшое изменение вязкости по сравнению с водой влияет на сопротивление системы, потребляемую мощность и фактическую производительность центробежного насоса.
Жидкость с твердыми частицами может вызвать абразивный износ рабочего колеса и уплотнения. Волокнистые включения способны блокировать проточные каналы, а кристаллизующиеся компоненты — образовывать отложения. Если среда отличается от чистой воды, ее свойства должны быть указаны в техническом задании без приблизительных формулировок.
Отдельного внимания требуют моющие и дезинфицирующие растворы. Их химическая активность зависит от состава, концентрации и температуры. Материал корпуса может быть устойчив к жидкости, но уплотнение или вспомогательные элементы — нет. Поэтому совместимость проверяют для всех контактирующих деталей.
Нельзя объединять в одной формулировке пищевой продукт и техническую жидкость. Перекачивание воды для мойки, воды в контуре охлаждения и непосредственно продукта представляет собой три разные задачи. Для каждой из них могут потребоваться собственная конструкция, документы и способ санитарной обработки оборудования.
Преимущества и ограничения моноблочной конструкции

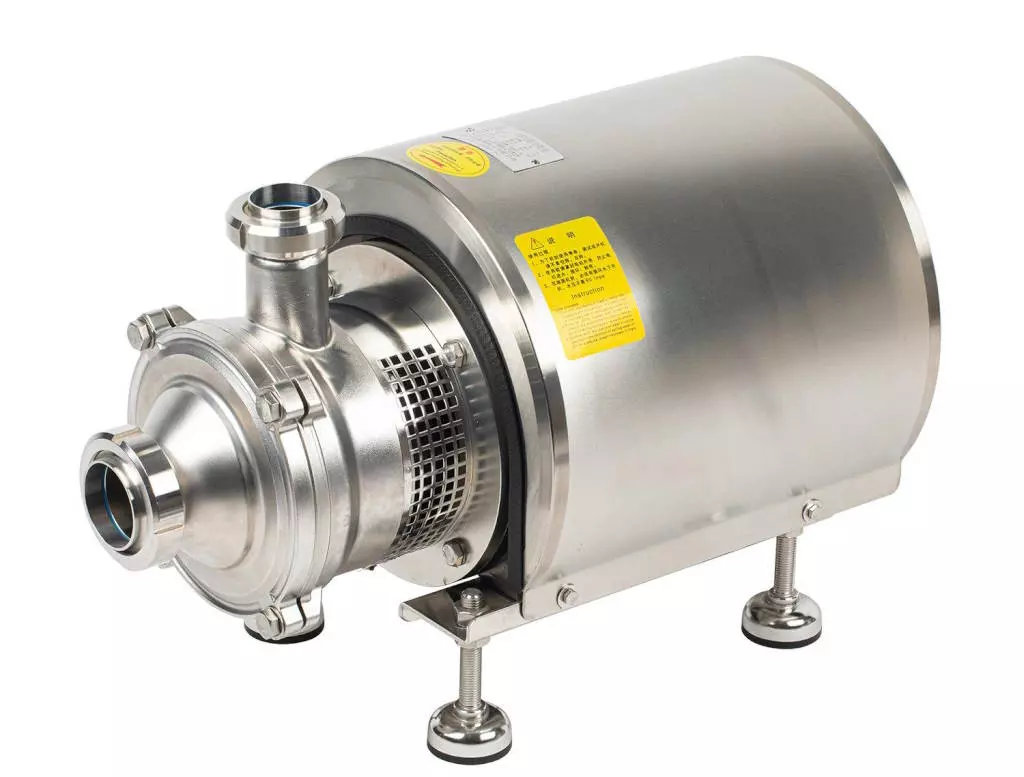

В консольно-моноблочном насосе рабочее колесо устанавливается на валу электродвигателя, а насосная часть и привод объединены в компактный агрегат. Отсутствие отдельной соединительной муфты уменьшает монтажную длину и исключает необходимость центровки валов после установки.
Такая конструкция удобна для технических помещений с ограниченной площадью. Оборудование монтируется на поверхности и может устанавливаться на раме или подготовленном основании. Компактность упрощает включение насоса в существующую систему, если присоединительные размеры и рабочая характеристика соответствуют проекту.
При этом моноблочное исполнение не освобождает от требований к монтажу. Необходимо исключить передачу на корпус нагрузки от трубопровода, обеспечить правильное положение агрегата, доступ к узлам обслуживания и защиту двигателя от неблагоприятных условий окружающей среды.
На всасывающей линии следует избегать участков, где может скапливаться воздух. Недостаточный подпор, большое сопротивление или поступление газовых включений ухудшают условия работы и повышают риск кавитации. Фактические параметры на входе должны соответствовать требованиям выбранной модели.
Санитарная обработка и обслуживание
На пищевом предприятии важно заранее определить, каким способом будет очищаться оборудование. Если насос работает только в контуре технической воды, обслуживание может выполняться по стандартному регламенту инженерной системы. При контакте с технологической средой требования к мойке и дезинфекции становятся значительно строже.
Возможность применения CIP-мойки нельзя предполагать только по материалу корпуса. Необходимо проверить, выдерживают ли насос и уплотнения температуру, концентрацию и продолжительность воздействия моющего раствора. Конструкция должна обеспечивать удаление загрязнений из всех участков проточной части.
Периодичность осмотров зависит от режима эксплуатации. При непрерывной работе контролируют давление, расход, ток двигателя, температуру подшипниковых узлов, уровень шума и наличие утечек. Изменение этих параметров может указывать на засорение, износ уплотнения, отклонение рабочей точки или ухудшение условий на всасывании.
Для предварительного сравнения разных типов промышленного оборудования можно использовать каталог: https://www.jetexpumps.ru/nasosnoe-oborudovanie/. После выбора подходящей конструкции необходимо проверить техническую документацию конкретной серии и соответствие условиям проектируемого процесса.
Что включить в техническое задание
В техническом задании указывают назначение насоса, описание технологического участка, расчетные расход и напор, минимальный и максимальный режимы. Следует привести точное название жидкости, ее температуру, плотность, вязкость, показатель pH и содержание примесей.
Если оборудование контактирует с пищевым продуктом, отдельно фиксируют санитарные требования, допустимые материалы и способ мойки. Также необходимо указать требования к сертификатам, чистоте поверхности, уплотнениям и возможности полного дренирования проточной части.
Для правильного подбора важны параметры электроснабжения, условия окружающей среды, режим работы и допустимое количество пусков. Заранее определяют необходимость частотного регулирования, резервного насоса, шкафа управления и подключения к системе диспетчеризации.
Чем подробнее описан процесс, тем ниже риск получить оборудование, которое формально соответствует расходу и напору, но не подходит по материалам или условиям эксплуатации. Точный подбор помогает обеспечить стабильную подачу жидкости, сократить простои и упростить обслуживание производственной линии.
Итоговые принципы выбора
Насос для агроперерабатывающего предприятия выбирают по параметрам конкретной системы. Необходимо учитывать не только производительность, но и полный напор, свойства жидкости, режим работы, материалы проточной части, санитарные требования и особенности монтажа.
Нержавеющее исполнение подходит для многих вспомогательных процессов, связанных с чистой водой, водоподготовкой, циркуляцией и охлаждением. Возможность перекачивания пищевого продукта или активного раствора всегда требует отдельного технического подтверждения.
До закупки оборудования следует сопоставить рабочую характеристику насоса с расчетной точкой, проверить химическую совместимость материалов и определить требования к санитарной обработке. Такой подход помогает избежать преждевременного износа, загрязнения среды и нестабильной работы системы.
Надежность производственного процесса обеспечивается не отдельным свойством насоса, а согласованностью всех элементов: источника жидкости, трубопроводов, арматуры, оборудования, автоматики и регламента обслуживания.
