Арматура для фундамента: какую выбрать и как использовать
Фундамент воспринимает вес здания и передаёт нагрузку на грунт, поэтому его прочность зависит не только от марки бетона, но и от правильно выполненного армирования. Бетон хорошо работает на сжатие, однако значительно хуже сопротивляется растяжению и изгибу. Стальные стержни внутри бетонной конструкции компенсируют эту особенность и помогают фундаменту сохранять целостность при неравномерных нагрузках и деформациях основания.
Для частного строительства часто рассматривают стержни диаметром 10–16 мм, а в качестве одного из распространённых вариантов можно встретить рифленую арматуру 12 мм. Однако выбирать материал только по диаметру неправильно. Необходимо учитывать тип фундамента, размеры ленты или плиты, нагрузку от здания, свойства грунта, класс арматуры и схему расположения стержней.
Зачем фундаменту нужен армирующий каркас
Армирующий каркас превращает бетонный массив в железобетонную конструкцию, способную эффективнее воспринимать не только сжатие, но и растягивающие и изгибающие усилия. Особенно это важно для фундаментов, которые практически никогда не работают под идеально равномерной нагрузкой.
Как бетон и сталь работают вместе
Бетон обладает высокой прочностью на сжатие, но его сопротивление растяжению значительно ниже. Если нижняя или верхняя часть фундаментной ленты начинает испытывать растягивающее усилие, в бетоне могут появляться трещины.
Стальная арматура принимает значительную часть растягивающих усилий. При правильном расположении стержней она работает совместно с бетоном, а защитный слой бетона обеспечивает металлу необходимую защиту от внешней среды.
Например, фундаментная лента под нагрузкой может немного прогибаться. Одна её часть при этом сжимается, а противоположная испытывает растяжение. Именно в растянутой зоне рабочая арматура приобретает особенно большое значение.
Почему одного бетона недостаточно
Представить принцип можно на простом примере с бетонной балкой. Если положить её на две опоры и приложить нагрузку сверху, верхняя часть будет преимущественно сжиматься, а нижняя — растягиваться. Без достаточного армирования бетонная конструкция может дать трещину именно в растянутой зоне.
Фундамент работает сложнее, поскольку на него воздействуют одновременно вес здания, реакция грунта, локальные нагрузки от стен и перегородок, а иногда и неравномерная осадка основания. Армирование позволяет ограничить раскрытие трещин и повысить несущую способность железобетонного элемента.
Что происходит при неравномерной осадке
Даже хорошо подготовленный участок не гарантирует абсолютно одинакового поведения грунта под всей площадью здания. Различия в плотности, влажности, составе грунта и уровне грунтовых вод могут приводить к неодинаковой деформации основания.
Если одна часть фундамента оседает сильнее другой, в конструкции возникают дополнительные изгибающие усилия. Жёсткий железобетонный каркас способен воспринимать их значительно эффективнее, чем неармированный бетон.
При этом сама арматура не устраняет проблему слабого грунта. Если основание неправильно подготовлено, дренаж отсутствует или фундамент выбран без учёта геологии участка, увеличение количества стальных стержней не компенсирует конструктивные ошибки.

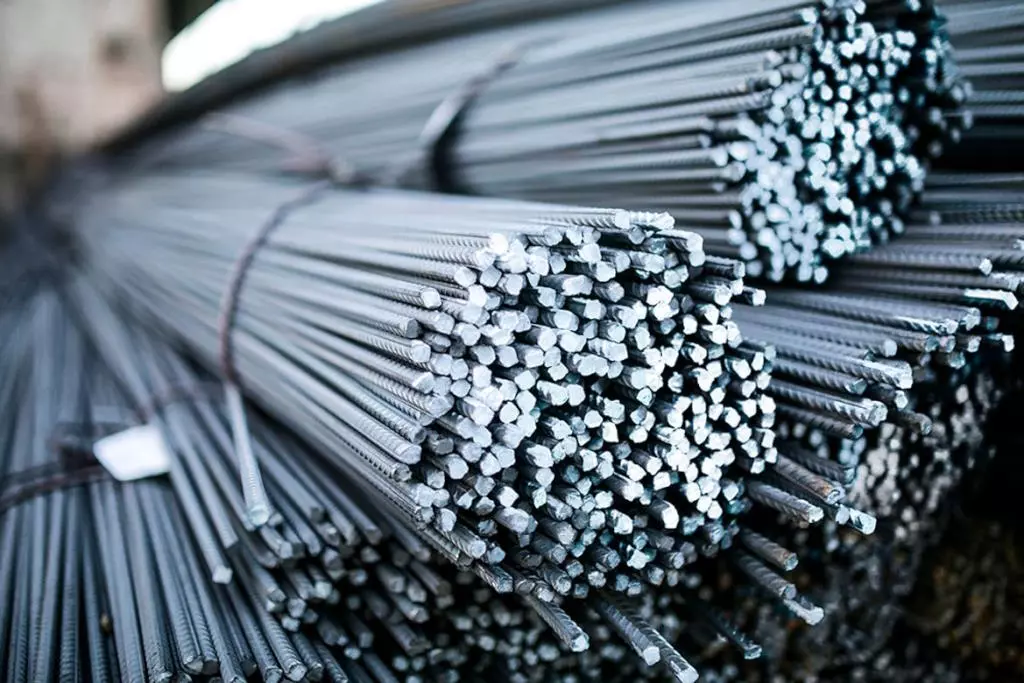

Как выбирают диаметр и класс стержней
Диаметр и класс арматуры определяют способность каркаса воспринимать расчётные нагрузки, поэтому эти параметры нельзя выбирать только по опыту соседнего строительства. Для небольших зданий часто используются относительно распространённые размеры, но конкретная схема зависит от характеристик самого фундамента.
Какие диаметры используют для фундамента
В частном строительстве для фундаментов можно встретить рабочие стержни диаметром примерно 10, 12, 14 и 16 мм. В более нагруженных конструкциях применяются диаметры 18, 20 мм и больше.
Арматура 6–8 мм чаще используется для поперечных элементов, хомутов и других конструктивных деталей, хотя её назначение также определяется проектом.
Стержни диаметром 10–12 мм могут применяться в фундаментах небольших зданий при соответствующем расчёте. Диаметры 14–16 мм и выше используются при увеличении нагрузки, размеров фундамента или других расчётных требований.
При этом увеличение диаметра не всегда является лучшим решением. Например, замена нескольких стержней меньшего диаметра на небольшое количество толстых элементов изменяет распределение арматуры в сечении. Поэтому при расчёте учитывают не только суммарную площадь стали, но и количество, шаг и расположение стержней.

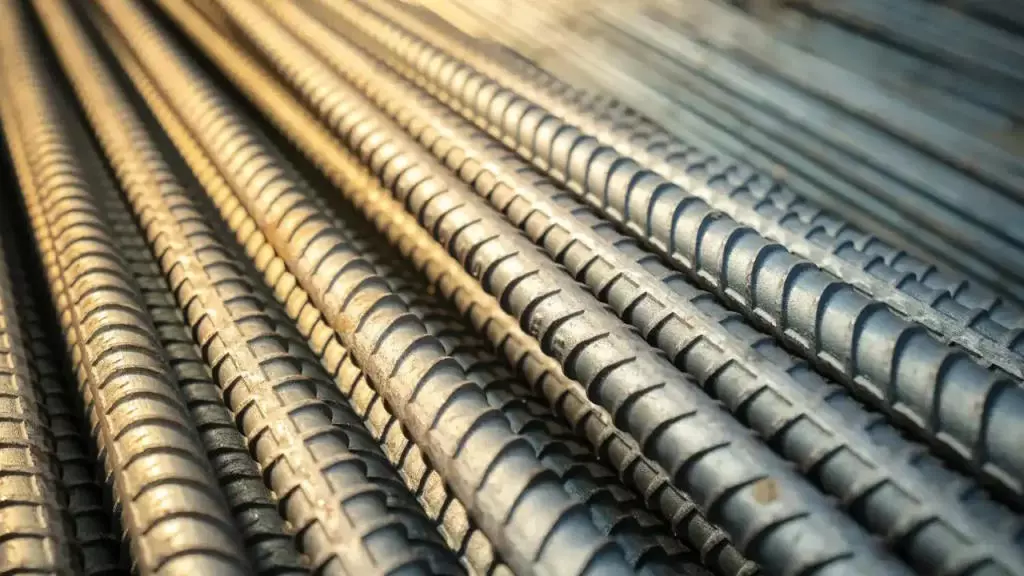

Когда используют рифленые стержни
Для основной рабочей арматуры железобетонных фундаментов обычно используют стержни периодического профиля. Рифление улучшает сцепление стали с бетоном и позволяет эффективнее передавать усилия между двумя материалами.
Рифленая арматура 12 мм относится к распространённому размеру, который можно встретить при армировании различных железобетонных конструкций. Но сам по себе диаметр 12 мм не означает, что именно такие стержни подойдут для любого фундамента.
Например, для лёгкого одноэтажного здания расчёт может предусматривать 12-миллиметровые стержни, тогда как для более тяжёлого дома на сложном грунте потребуется большее сечение арматуры. Поэтому окончательный выбор делают после оценки нагрузки и условий работы основания.
Класс арматуры
Помимо диаметра, необходимо определить класс стали. В современном строительстве широко используется арматура класса A500C, обладающая нормативным пределом текучести около 500 МПа и подходящая для изготовления сварных каркасов при соблюдении соответствующих требований.
Также встречаются другие классы, например A240. Гладкая арматура этого класса может использоваться для конструктивных элементов и хомутов, если такое решение предусмотрено проектом.
Нельзя выбирать класс только по принципу «чем больше цифра, тем лучше». Более высокая прочность не отменяет требований к количеству стали, диаметру и расположению стержней. Конкретный класс должен соответствовать расчёту и нормативным требованиям к конструкции.
Почему важен защитный слой
Стальные стержни должны находиться внутри бетона на определённом расстоянии от его поверхности. Этот защитный слой необходим для защиты металла от коррозии и обеспечения совместной работы арматуры с бетоном.
Точное значение зависит от типа конструкции и условий эксплуатации. Для фундамента, контактирующего с грунтом, требования могут отличаться от требований к внутренним элементам здания.
Арматуру нельзя просто уложить на грунт или опалубку. Для создания нужного положения используются специальные пластиковые или бетонные фиксаторы. Они не позволяют каркасу сместиться во время монтажа и бетонирования.

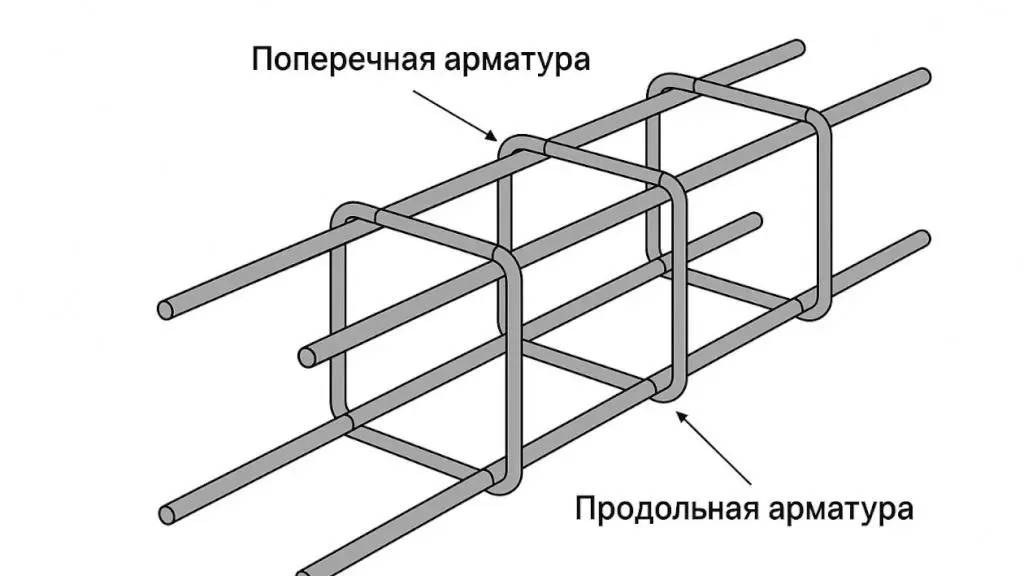

Схема расположения продольной и поперечной арматуры
Правильный диаметр стержней ещё не гарантирует прочность фундамента. Не менее важно расположить их в сечении так, чтобы они могли эффективно воспринимать расчётные усилия и сохраняли проектное положение во время бетонирования.
Продольные рабочие стержни
В ленточном фундаменте продольные стержни проходят вдоль всей ленты или отдельных её участков. Именно они воспринимают основные растягивающие усилия, возникающие при изгибе.
Часто рабочие стержни располагаются в верхней и нижней частях ленты, образуя пространственный каркас. Конкретное количество и диаметр зависят от расчёта.
Например, схема с четырьмя продольными стержнями диаметром 12 мм и схема с шестью стержнями такого же диаметра — это не одно и то же решение. Во втором случае общая площадь сечения стали больше, но сама конструкция должна быть рассчитана с учётом фактического расположения всех элементов.
Продольные стержни не должны произвольно прерываться в местах сопряжения участков фундамента. Для передачи усилий используются предусмотренные проектом нахлёсты, анкеровка или другие способы соединения.
Поперечная арматура

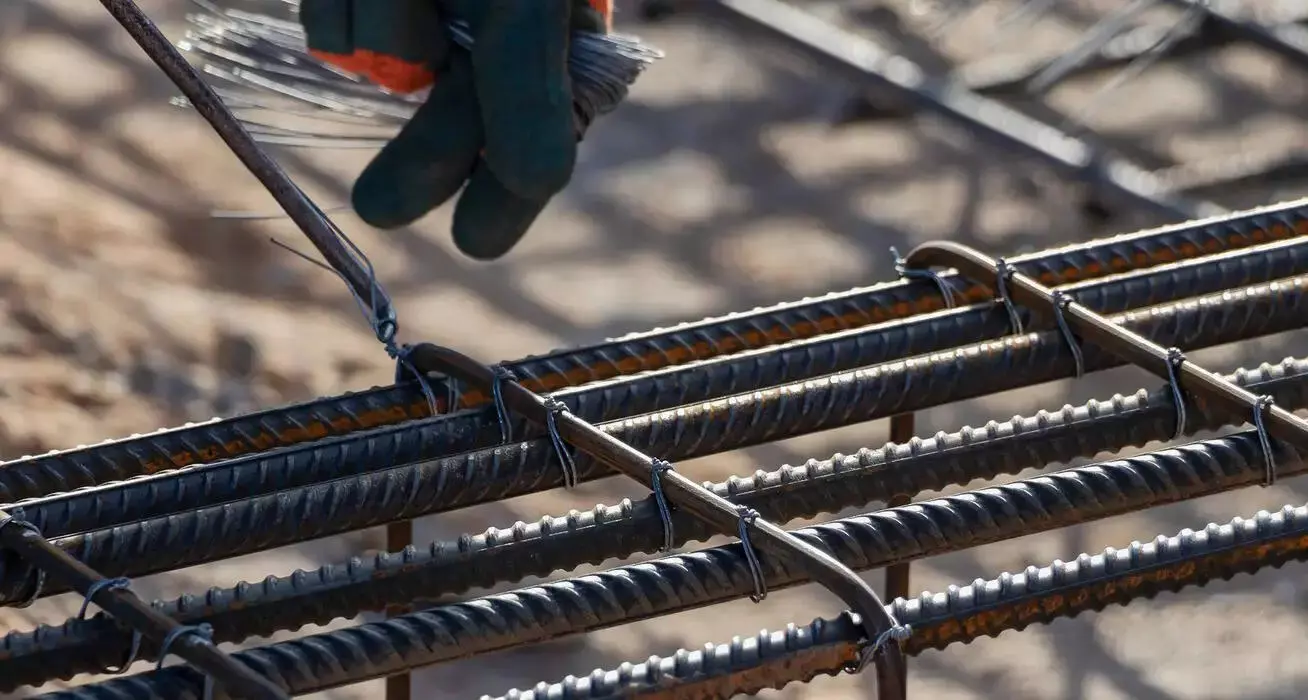

Поперечные стержни или хомуты соединяют продольную арматуру в пространственный каркас. Они помогают удерживать рабочие стержни на заданном расстоянии и препятствуют их смещению.
Кроме того, в соответствующих конструкциях поперечная арматура участвует в восприятии поперечных усилий и влияет на устойчивость каркаса.
Для хомутов часто используются стержни меньшего диаметра, например 6–8 мм, однако конкретный размер и шаг также определяются проектом.
Шаг между хомутами
Расстояние между поперечными элементами не выбирают исключительно из соображений удобства. Слишком большой шаг может ухудшить работу каркаса, а слишком маленький увеличит расход металла и усложнит заполнение конструкции бетонной смесью.
В частном строительстве можно встретить шаг 200, 300 или 400 мм, но конкретное значение зависит от расчёта и геометрии фундамента. В отдельных зонах, например около углов и мест сопряжения элементов, схема может отличаться от основной части ленты.
Армирование углов и примыканий
Углы — одна из наиболее ответственных частей ленточного фундамента. Простое пересечение прямых стержней под углом 90 градусов не всегда обеспечивает необходимую передачу усилий.
Продольная арматура должна быть соединена таким образом, чтобы усилия могли передаваться через угловой участок. Для этого применяются Г-образные или П-образные элементы, специальные анкеровочные решения либо другие схемы, предусмотренные проектом.
Особое внимание необходимо уделять Т-образным пересечениям и местам соединения внутренних и наружных стен. Здесь каркас должен образовывать непрерывную систему, а не набор отдельных стержней, случайно соединённых между собой.
Армирование плитного фундамента

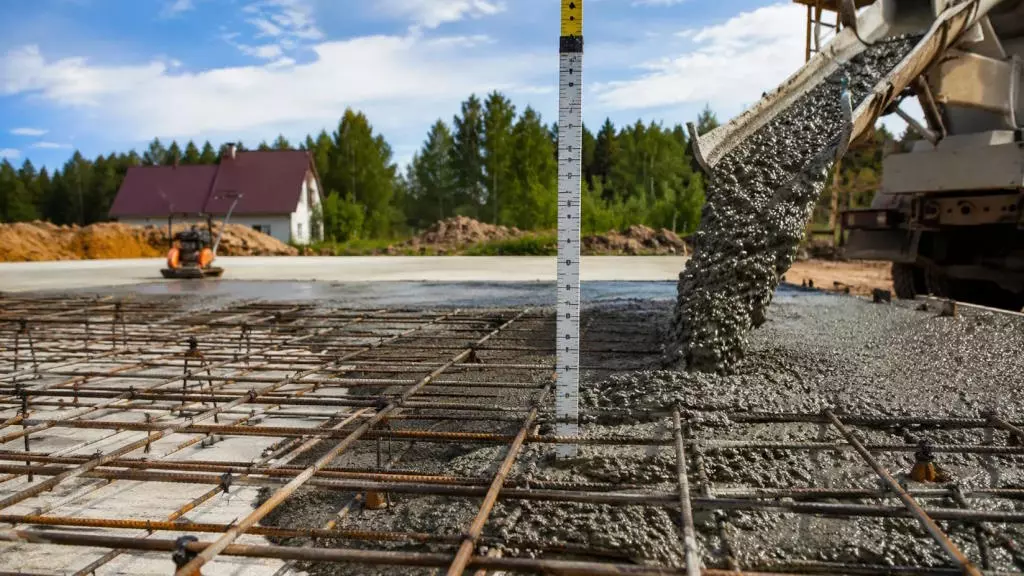

Для плитного основания схема отличается от ленточного фундамента. Здесь обычно формируются одна или несколько сеток, расположенных по площади плиты. В зависимости от расчёта рабочая арматура может размещаться в нижней и верхней зонах.
В качестве ориентира по распространённым размерам можно встретить стержни 10–14 мм с различным шагом, однако для тяжёлого здания или сложного грунта требования могут быть значительно выше.
Особенно важно соблюдать положение верхней и нижней сетки. Использование фиксаторов необходимо для того, чтобы при заливке бетона арматура не опустилась на основание и не сместилась относительно проектной отметки.
Типичные ошибки при армировании фундамента
Ошибки при изготовлении арматурного каркаса способны снизить эффективность даже качественного металлопроката. Многие проблемы возникают не из-за неправильного выбора стали, а из-за нарушения размеров, защитного слоя, соединений или положения стержней.
Выбор арматуры только по диаметру
Одна из наиболее распространённых ошибок — купить, например, 12-миллиметровые стержни и считать вопрос выбора решённым. Но один и тот же диаметр может использоваться в конструкциях с совершенно разными требованиями.
Необходимо учитывать класс стали, количество стержней, шаг, длину нахлёстов и условия эксплуатации. Два фундамента с арматурой диаметром 12 мм могут иметь совершенно разную несущую способность из-за различий в схеме армирования.
Использование гладких стержней вместо рабочей рифлёной арматуры
Гладкий пруток иногда пытаются использовать как замену периодическому профилю из-за его более низкой стоимости или доступности. Для рабочей арматуры такое решение может быть недопустимым.
Если проект предусматривает рифлёные стержни определённого класса, заменять их другим типом проката без соответствующей проверки нельзя.
Арматура лежит слишком близко к поверхности бетона
Если стержни находятся непосредственно возле опалубки или грунта, защитный слой получается недостаточным. В дальнейшем это может повысить риск коррозии стали.
Особенно опасно, когда рабочую арматуру просто кладут на кирпичи, камни или обрезки металла. Гораздо правильнее использовать предназначенные для этой цели фиксаторы, которые позволяют точно выдерживать проектное положение каркаса.
Слишком большой шаг между стержнями
Иногда для экономии металла увеличивают расстояние между продольными стержнями или поперечными хомутами. Но уменьшение количества стали должно быть результатом расчёта, а не способом снизить расходы.
Армирование работает как система. Если изменить шаг, количество или расположение стержней без пересчёта, фактические характеристики конструкции перестанут соответствовать проектным.
Неправильное соединение в углах
Сварить или связать несколько прямых стержней в месте поворота ленты недостаточно. Важно обеспечить передачу усилий через угловую зону.
Особенно часто проблема возникает, когда продольные стержни наружной и внутренней лент просто пересекаются и соединяются проволокой. В результате визуально каркас выглядит цельным, но полноценной анкеровки рабочей арматуры может не быть.
Недостаточная длина нахлёста
При недостаточной длине нахлёста стержни не смогут передать усилия друг другу через бетон с необходимой надёжностью. Универсальной длины в сантиметрах для всех случаев не существует: она зависит от диаметра стержня, класса бетона, вида арматуры, условий работы и других параметров.
Поэтому правило вроде «делать нахлёст ровно 50 см» нельзя использовать для любых конструкций. Размер соединения должен соответствовать проектному решению.
Сварка там, где она не предусмотрена
Не вся арматура и не каждое соединение предназначены для сварки. Неправильный режим сваривания способен изменить свойства стали в зоне соединения.
Если проект предусматривает вязку, стержни соединяют вязальной проволокой. Если необходим сварной каркас, используются подходящие для этого материалы и технология.
Недостаточное уплотнение бетона

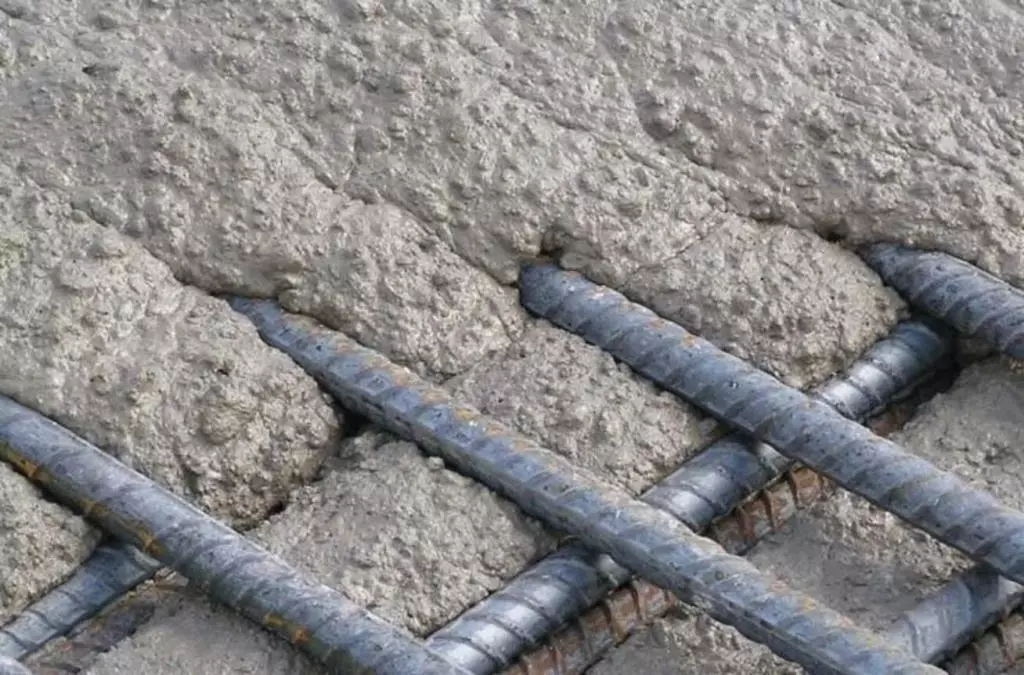

Даже правильно собранный металлический каркас не спасёт фундамент, если бетон вокруг него уложен с пустотами. При бетонировании смесь должна заполнить пространство между стержнями и обеспечить необходимый контакт с арматурой.
Поэтому слишком плотное расположение большого количества толстых стержней тоже может стать проблемой. Конструкция должна позволять бетонной смеси нормально проходить между элементами каркаса.
***
Армирование фундамента — это не просто укладка нескольких стальных прутков внутрь бетонной ленты. Рабочая арматура должна иметь подходящий диаметр и класс, располагаться в расчётных зонах, быть надёжно соединена между собой и находиться на необходимом расстоянии от поверхности бетона.
Для частного строительства распространены диаметры 10–16 мм, а для поперечных элементов нередко используются стержни 6–8 мм. Но конкретный выбор зависит от нагрузки, размеров фундамента и характеристик грунта. Рифленая арматура 12 мм может быть подходящим вариантом для определённых конструкций, однако сам по себе этот диаметр не является универсальным решением.
Особое внимание нужно уделять углам, местам примыкания стен, нахлёстам, защитному слою и фиксации каркаса перед бетонированием. Если фундамент предназначен для капитального дома, а условия грунта или нагрузки нельзя уверенно оценить самостоятельно, схему армирования лучше определить по расчёту, а не копировать готовый вариант из другого проекта.
